КС-55713-5К-3 Вездеход (25 т)
- Грузоподъёмность
- Длина стрелы
- Гусёк
- Шасси
- Смена
- Подача

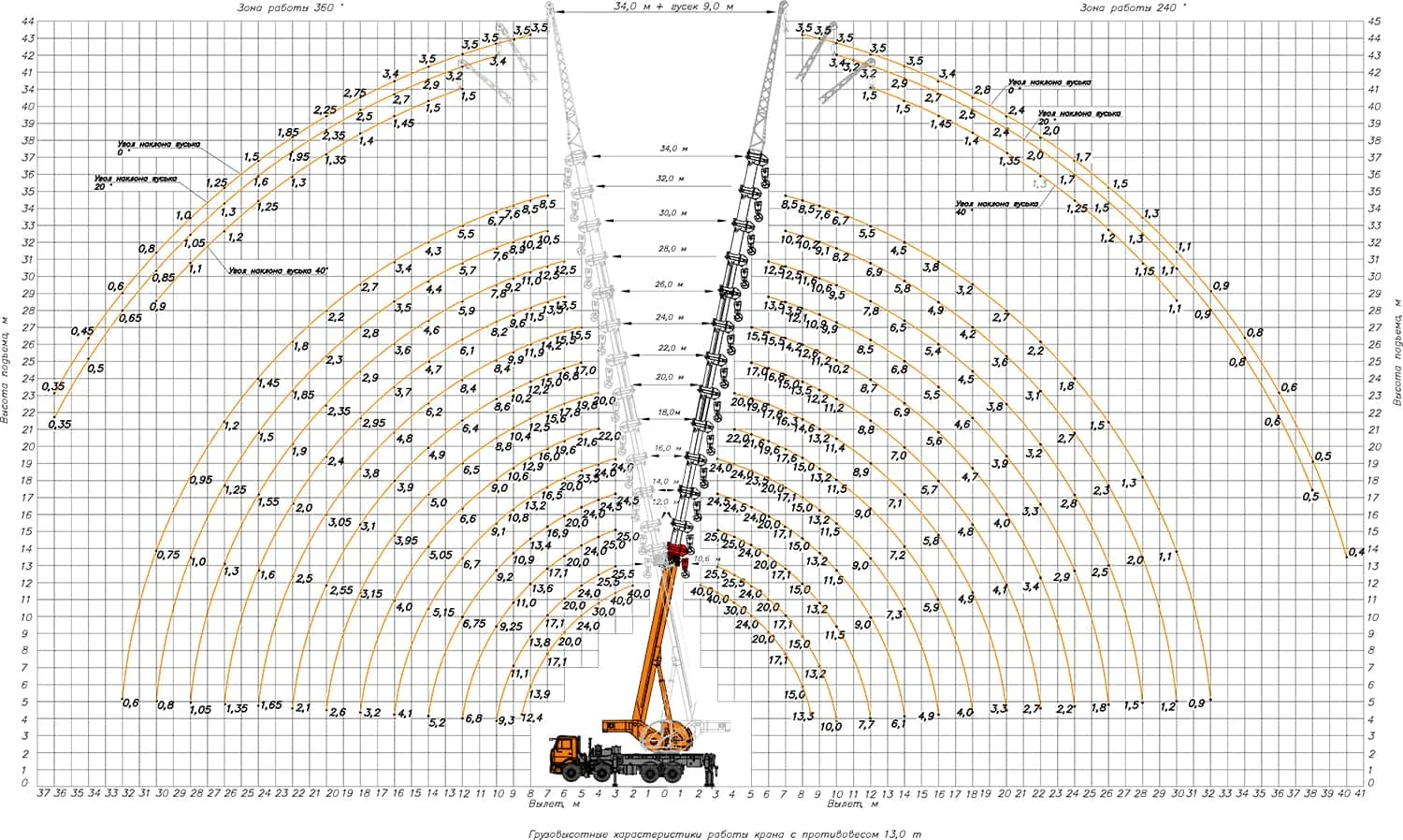

ГГрузовысотные характеристики
Расчёт грузоподъёмности
По горизонтали — вылет стрелы (расстояние по земле от оси вращения до груза), по вертикали — высота подъёма. Цифры у точек — предельная масса груза в тоннах. Выберите длину стрелы и наведите на график.
вместе с тарой
т
от земли до места установки
м
Да, возьмёт
Кран может стоять на расстоянии до 15 м от груза
Дальше не пустит вес: на большем расстоянии кран уже не удержит 3 т.
стрела 24 м · крюк на 15 м · груз 3 т
Длина стрелы подбирается сама — можно посмотреть другие
Здесь поднимет
25т
- от крана
- 3,4 м
- высота крюка
- 9,2 м
Опоры выдвинуты полностью, поворот на 360°. К высоте подъёма добавлено 3 м на стропы и траверсу — крюк должен быть выше груза. Высота крюка здесь — оценка по геометрии стрелы, а не паспортная величина. Расчёт справочный: он не заменяет паспорт крана и ППР, окончательную схему строповки утверждает ИТР.
ТХарактеристики
О модели

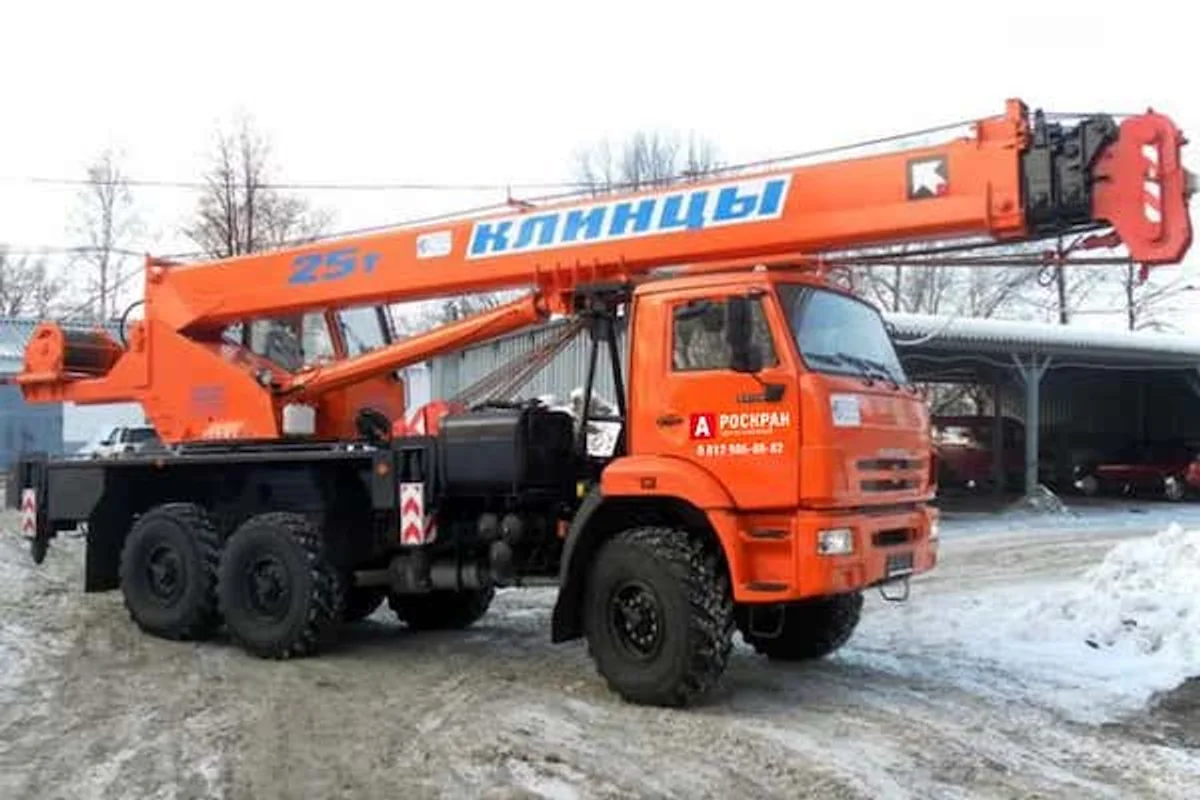

Аренда автокрана вездехода КС-55713-5к-3 «Клинцы» 25 тонн
Кран стреловой автомобильный КС-55713-5К-3 грузоподъемностью 25 тонн монтируется на шасси автомобиля КамАЗ-43118.
Предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на обьектах с различными типами подъездных путей, а небольшие габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.
Привод исполнительных механизмов
Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций. Редукторы механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины используется автономный дизельный отопитель.
Стрела и система телескопирования
Четырехсекционная телескопическая стрела изготовлена из высокопрочной стали. Секции стрелы сделаны из двух гнутых цельнометаллических профилей в соответствии с современными тенденциями мирового краностроения. В совокупности с принципиально новой системой телескопирования секций стрелы все это позволило существенно снизить общую массу стрелы, повысив при этом ее прочностные и грузовысотные показатели. Длина стрелы во втянутом положении составляет 9,5 м, что обеспечивает крану компактность и маневренность при переездах. В полностью вытянутом состоянии всех четырех секций длина стрелы составляет 28 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Опционально кран может комплектоваться стрелой "овоидного" сечения и противовесом массой до 6,0 т
Полные характеристики
- Грузоподъёмность миди максимальная, т
- Максимальный грузовой момент, кНм (тм)
- Высота подъёма максимальная, м
- Высота подъёма при максимальном вылете, м
- Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м
- Вылет при максимальной грузоподъёмности, м
- - а) «проектный» (без нагрузки)
- - б) «рабочий» (с грузом на крюке)
- Вылет минимальный, м
- Максимальная масса груза, с которой допускается телескопирование стрелы, т:
- База, м
- - передних колёс
- - задних колёс
- База выносных опор, м
- Расстояние между выносными опорами, м:
- Задний габарит, м
- Радиус поворота, м
- Габаритные размеры крана (длина х ширина х высота), м
- - крана транспортная (своим ходом), км/ч
- - крана транспортная на буксире, км/ч
- Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более
- - наименьшая, не более
- - наибольшая, с грузом, не менее
- - наибольшая с гуськом и грузом, не более
- Угол поворота, рад (°)
- - масса крана в транспортном положении
- - масса стрелы
- - масса крановой установки
- - масса гуська
- Стоимость смены
ФФотографии
Фотографии: КС-55713-5К-3 Вездеход (25 т)
ЗЗаявка
Заявка на этот кран
Оставьте телефон — менеджер подтвердит, что модель подходит под вашу массу, высоту и вылет, и назовёт стоимость смены. Можно и по телефону: назовите модель и параметры задачи.
